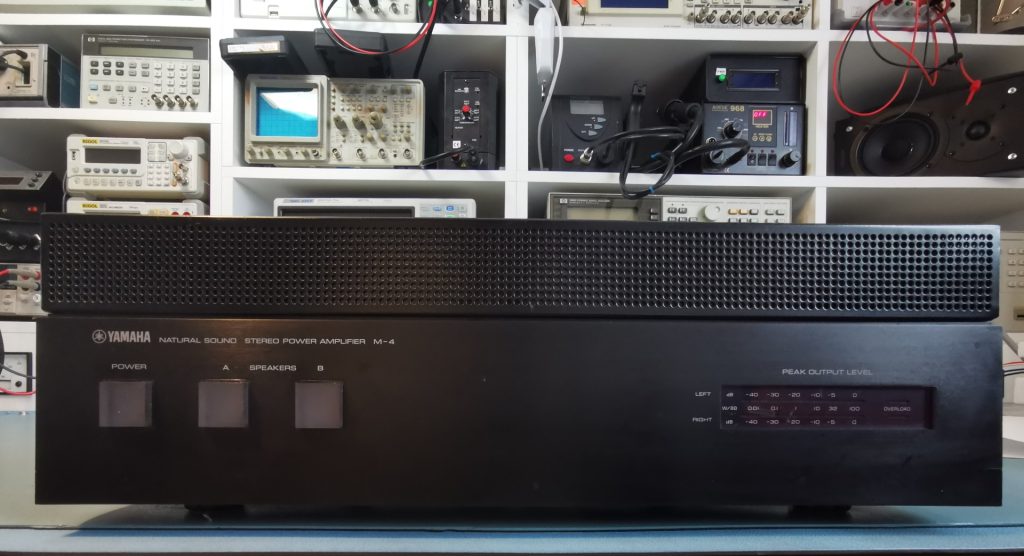

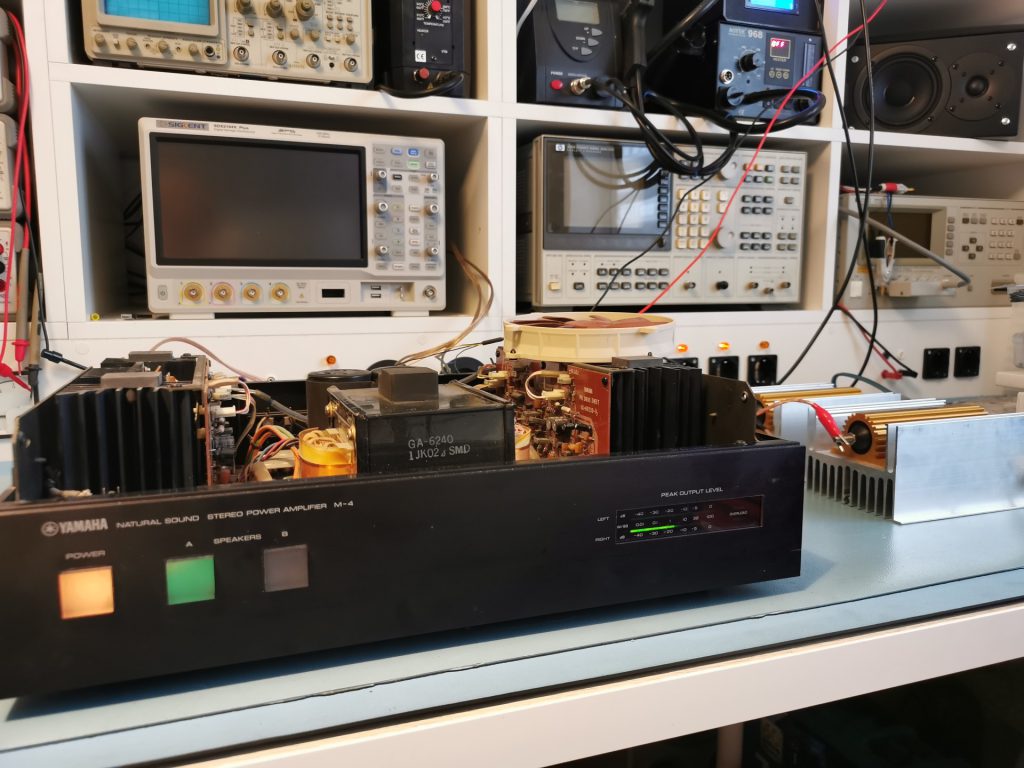

Eine Ikone seinerzeit! Yamaha prägte 1980 mit dem M-4 wieder einmal den Endstufensektor.
Bei der Entwicklung musste man nicht sparen, im Vorstufenbereich werden 2SK150 JFETs sowie 2SA995 Transistor-Arrays eingesetzt.

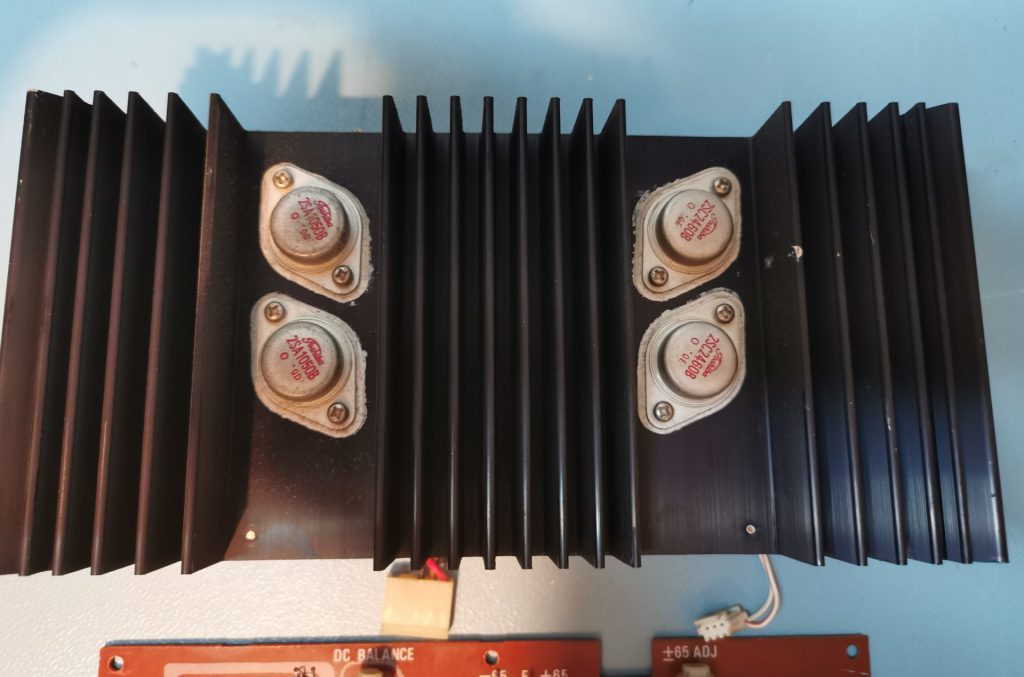

Als Endstufentransistoren kommen je Seite 2x 2SA1050B und 2x 2SC2460B zum Einsatz.
Damit leistet die Endstufe 2x 120W an 8 Ohm.

Abgerundet oder eher Abgeeckt 🙂 wurde das Gerät mit dem markant auffallenden Lochrasterdeckel.

Üblich für Yamaha wurde viel Wert auf die Servicierbarkeit gelegt.

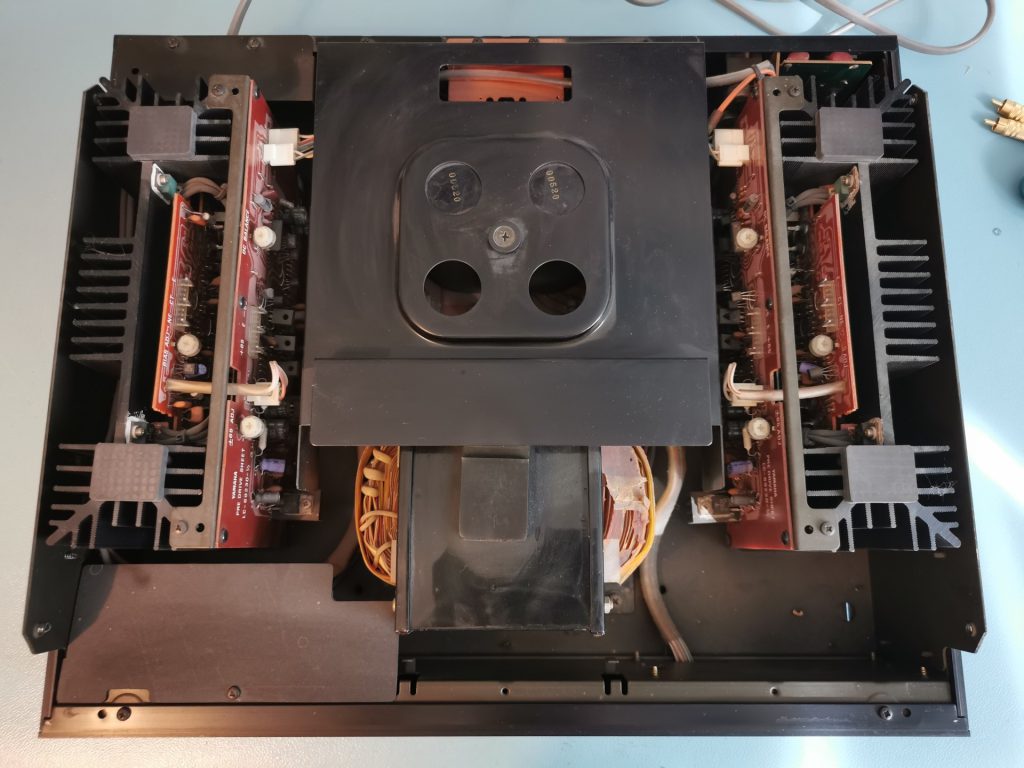

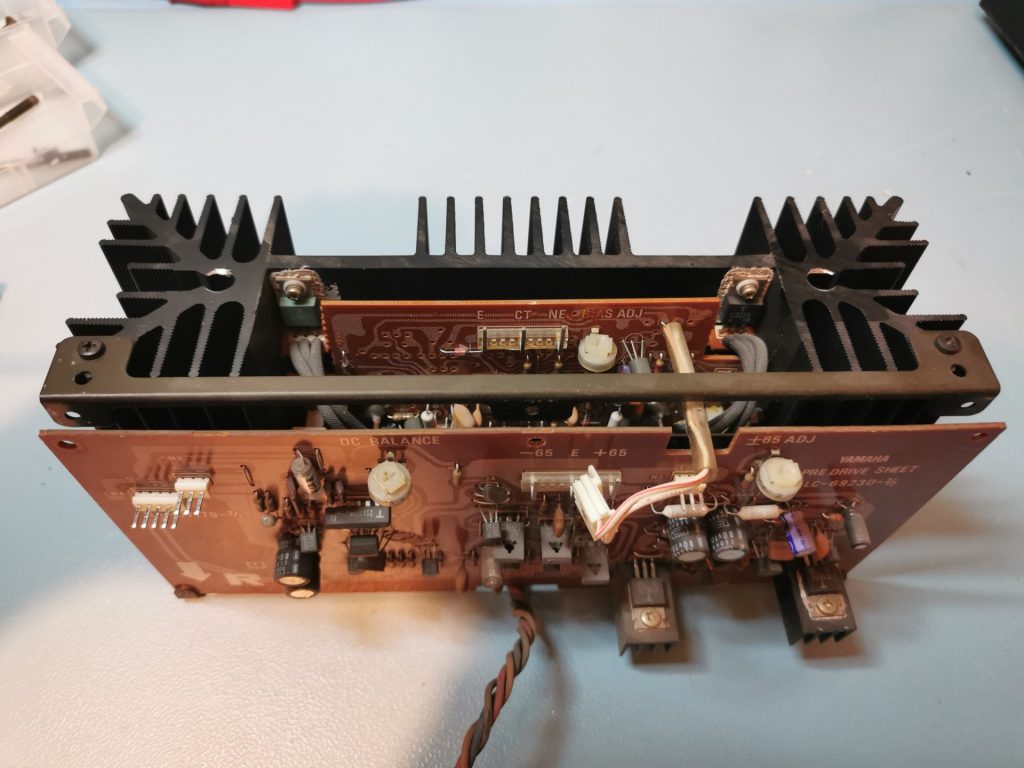

Vor und Endstufe befinden sich jeweils auf einen Block und können ganz einfach entfernt werden – und das ganze ohne löten!

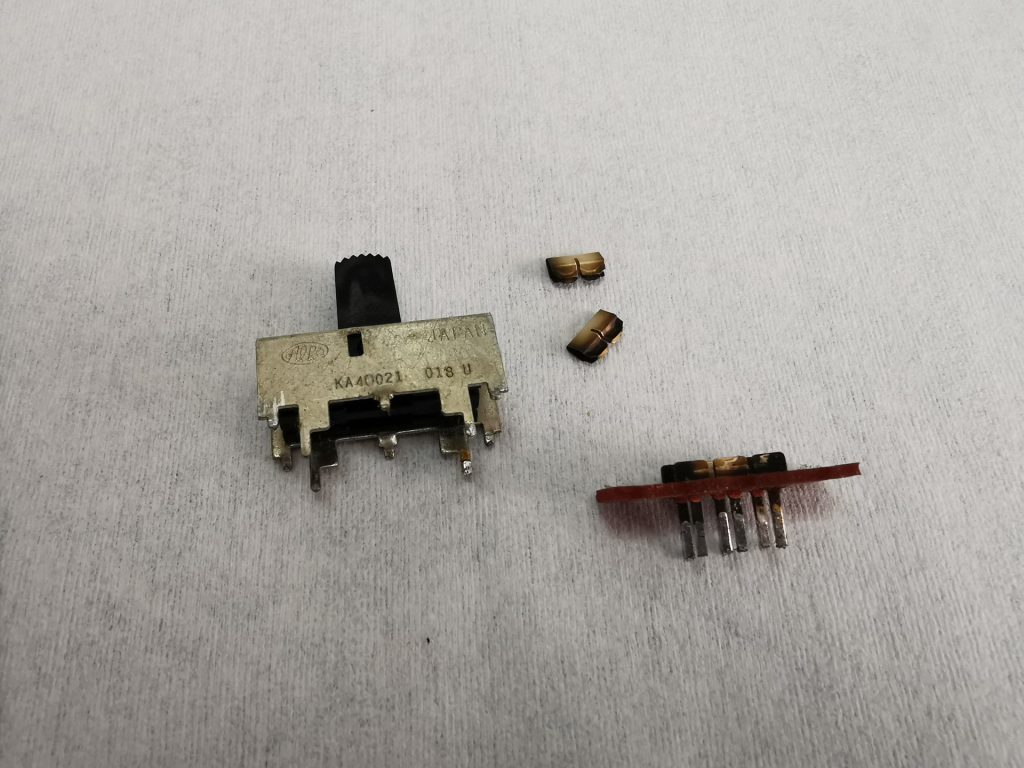

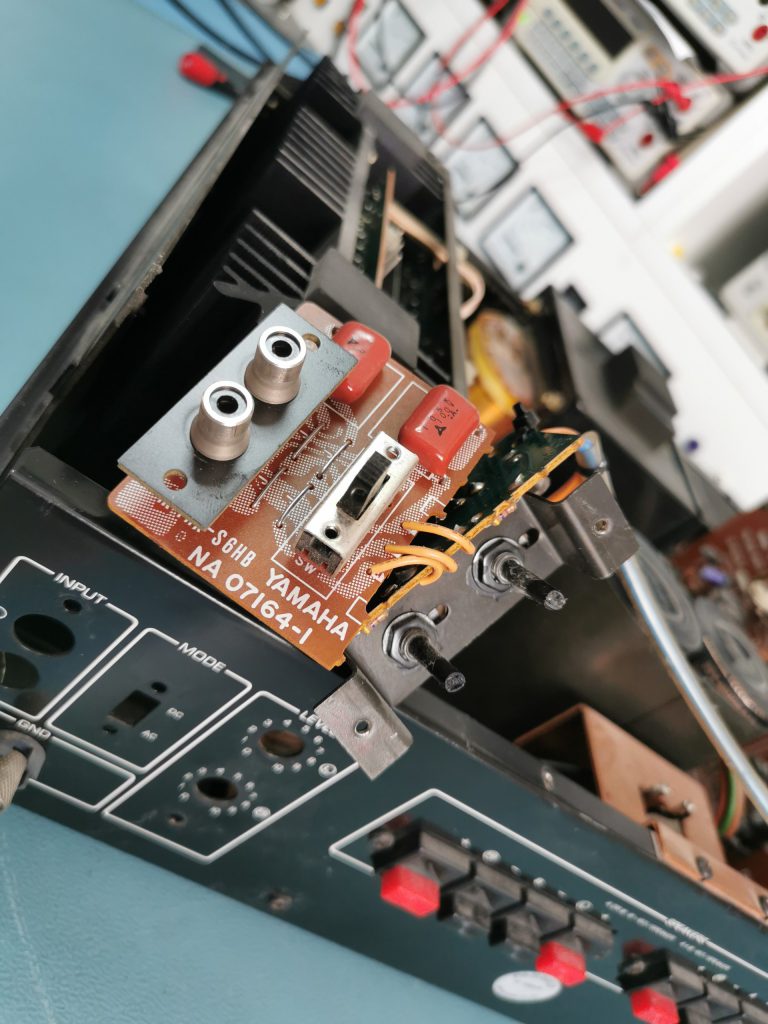

Die Endstufe ist grundsätzlich sehr zuverlässig – einzig die üblichen Übeltäter wie Lautsprecherrelais, der Coupling-Schalter sowie die Beleuchtung der Frontschalter benötigen immer wieder mal Aufmerksamkeit.

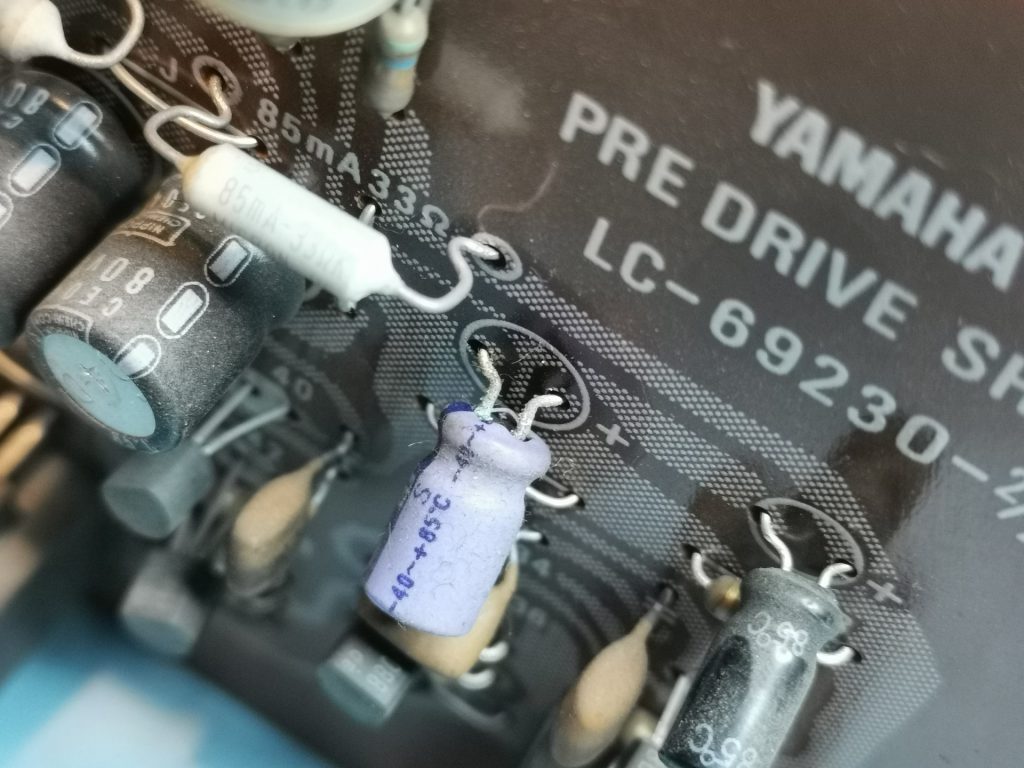

In der Vorstufe findet sich immer wieder ein Elko der Anzeichen von Oxidation zeigt – die elektrischen Parameter sind dabei aber noch in Ordnung… Dennoch sollte er getauscht werden.

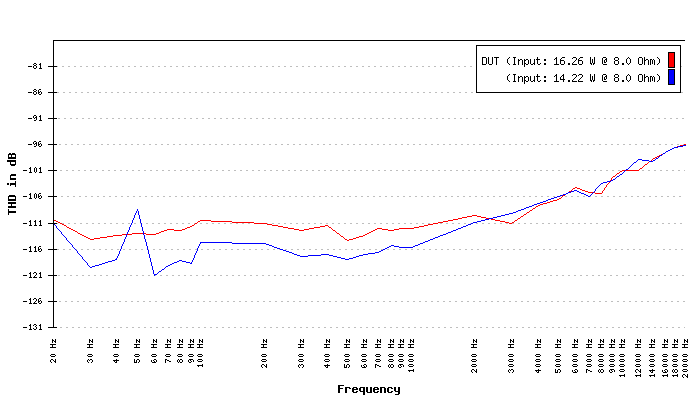

Die technischen Daten sowie die tatsächliche Leistung der Endstufe waren und sind absolut überragend.
