Die Onkyo CD-Player DX-6850, DX-6870 und DX-6890 waren seinerzeit sehr beliebte und begehrte Geräte.
Viele davon sind noch immer im Umlauf und werden regelmäßig verwendet.

Die gute Verarbeitung und Technik machten diese Player zu etwas besonderem.

Damals ebenso besonders war die Schwebemechanik bzw. das Pickup SPU-3011 & SPU-3013.
Man wollte eben so sein wie Sony, und musste ebenso etwas ähnliches ins Portfolio bringen.
Da sich daraus eine ganz spezielle Fertigung und Bauart der Lasereinheit und des gesamten Pickup-Mechanismus ergab, legte man damit auch automatisch den Grundstein für ein „Verfallsdatum“.
Die Lasereinheit unterliegt in jedem CD-Player einer gewissen Abnützung, und da diese verbauten Lasereinheiten genauso wie bei Sony nur für diese speziellen Modelle verwendet wurden, gibt es Heutzutage kaum bzw. inzwischen so gut wie gar keine Ersatzlaser mehr.

Viele Onkyo’s mussten genau aus diesem Grund schon ihr zeitliches segnen und es gab bisher keine wirkliche Abhilfe.

Aufgrund der vielen Anfragen entschloss ich mich schon vor vielen Monaten eine Abhilfe zu schaffen und ein „Umbaukit“ zu entwickeln.
Die Entwicklung stellte sich als schwieriger dar als Gedacht.
Einige Teile die ich dafür benötige sind eine Sonderanfertigung und mussten erstmal von mir gezeichnet werden, und sind nur schwer in „kleinerer“ Menge zu bekommen.

Die grundlegende Idee war jedenfalls ein vollständiges beseitigen des aktuellen PickUps und dessen Mechanik, um noch eine lange Zukunft dieser Player zu gewährleisten.

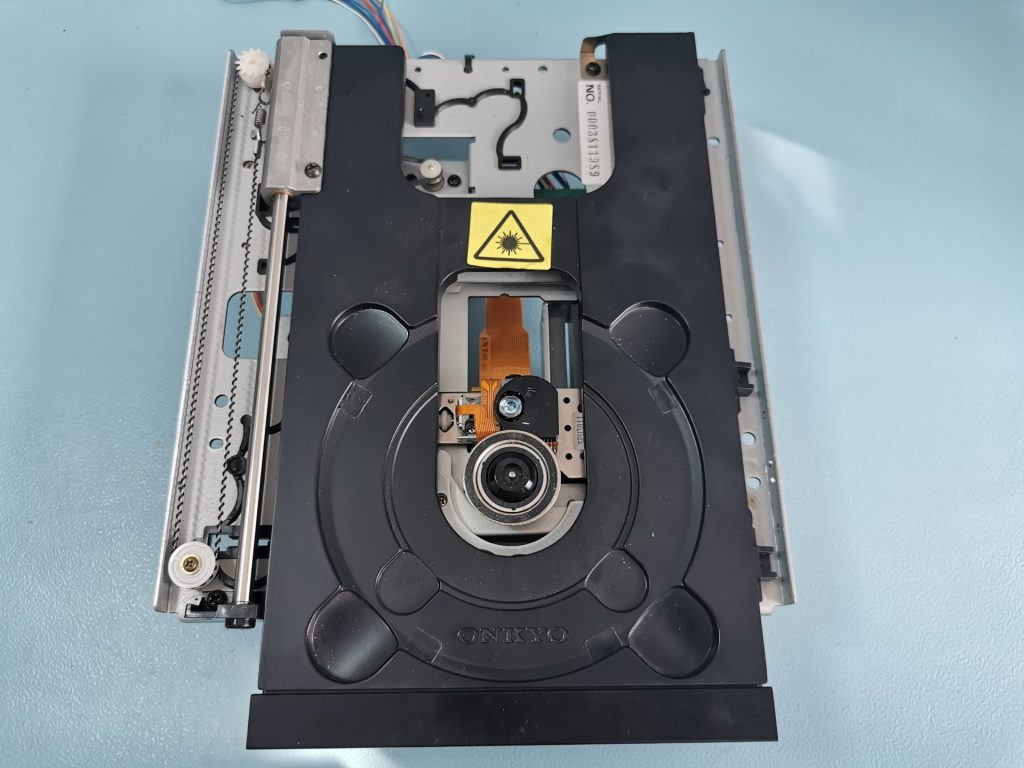

Das PickUp soll also durch einen state-of-the-art Mechanismus ersetzt werden – Die Entscheidung fiel hier auf eine KSS-210 und einen KSM-Mechanismus, da der Lochabstand des Pickups mit dem bisherigen SPU-3011 Pickup übereinstimmt.

Da die Ansteuerung der Magnetschwebemechanik naturgemäß völlig anders funktioniert als die einer KSM-Mechanik musste erstmal eine neue Ansteuerung entwickelt werden.
Diese soll die bisherigen Signale vom CD-Player quasi konvertieren, um eine Verwendung einer Standard KSM-Mechanik zu ermöglichen.

Erschwerend hinzu kommt noch, dass es verschiedene Revisionen der SPU-3011 gab, welche es nötig machten verschiedenen „Modifikationen“ der Ansteuerung zu entwerfen.

Die originale Pickup-Halteplatte sowie das gesamte Chassis und die Tray-Lade müssen mechanisch mit einem Winkelschleifer angepasst werden.

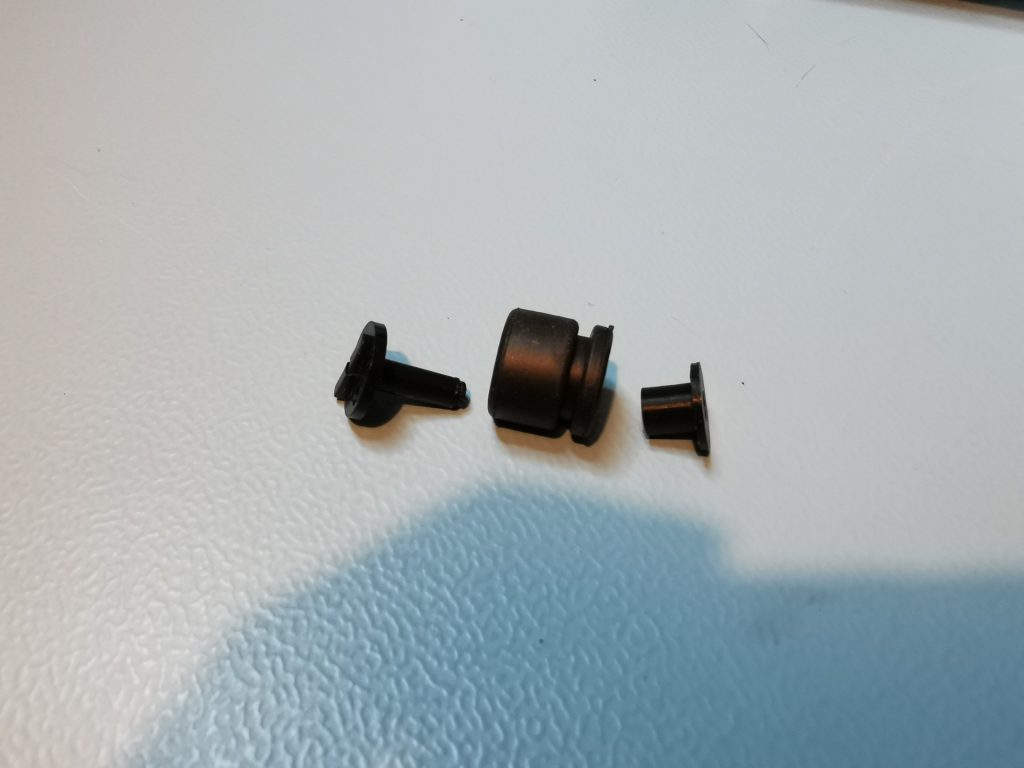

Weiters müssen spezielle Dämpfergummis sowie Zentrierinlays verbaut werden, um die originalen Haltepfosten des Pickups zu verwenden bzw. das Pickup an die Pickup-Halteplatte zu montieren.

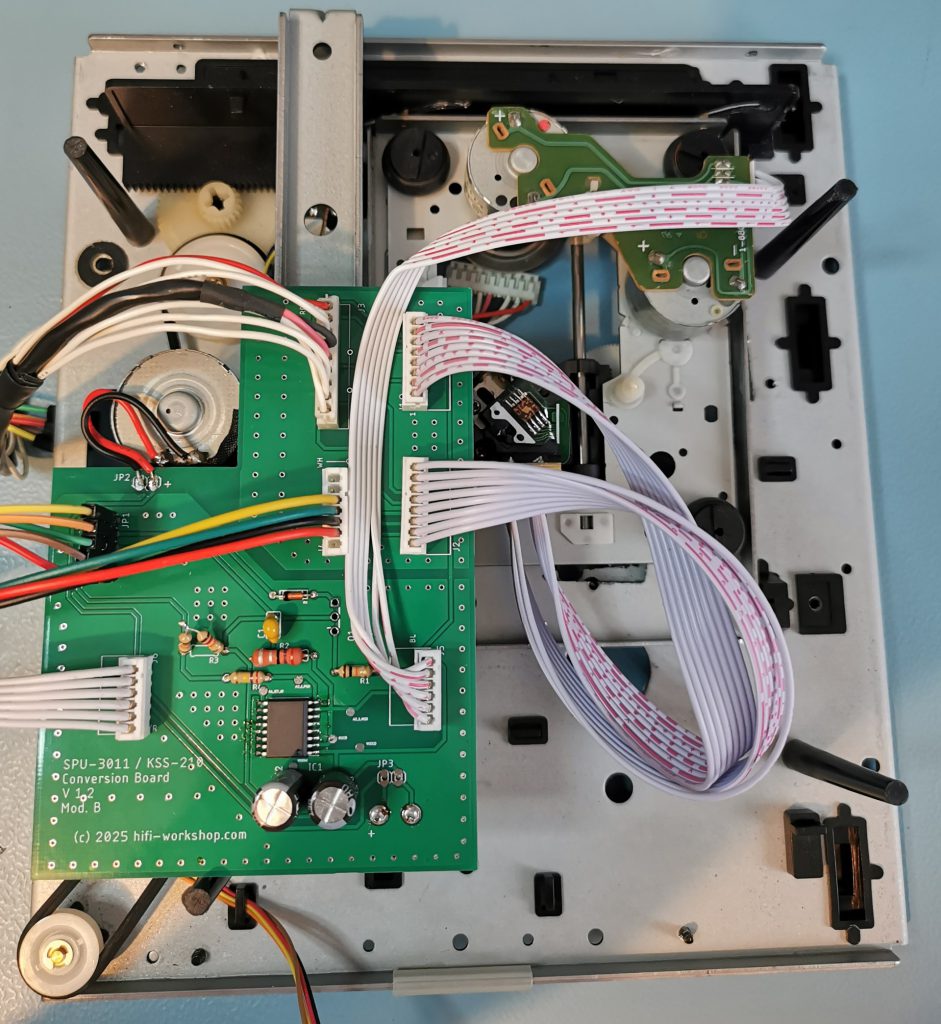

Die „Conversion“-Platine wird einfach unten auf das Laufwerk angebracht.
Über eine spezielle Schaltung und einen Leistungsoperationsverstärker kann damit nun direkt eine KSM-Mechanik verwendet werden.

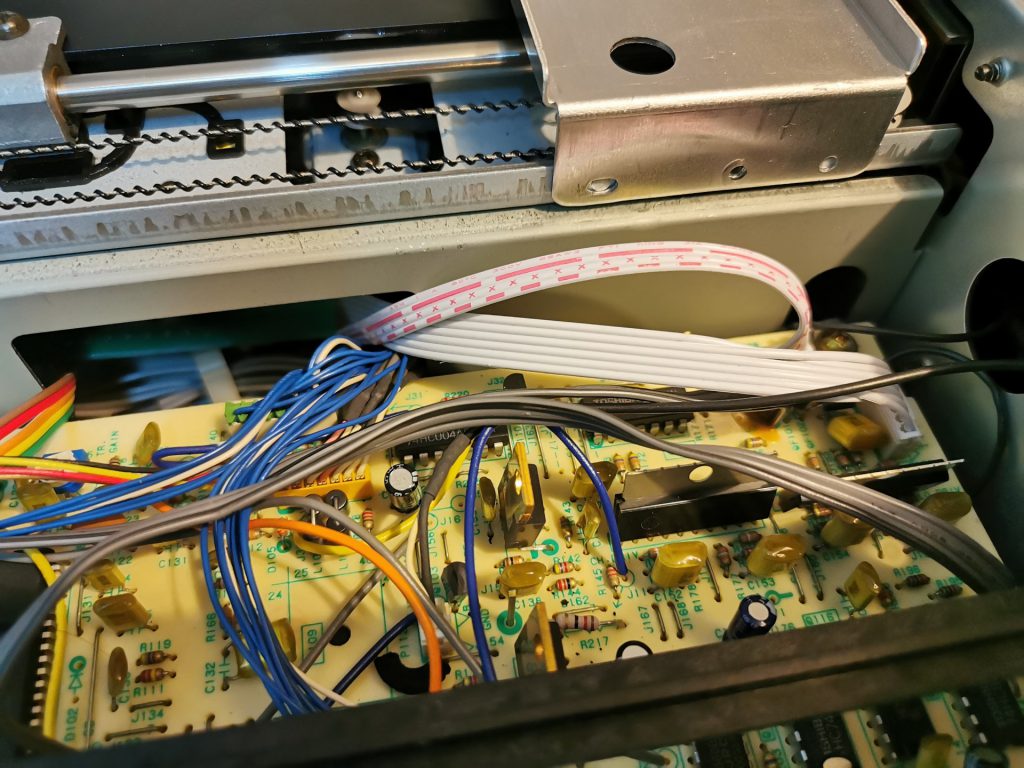

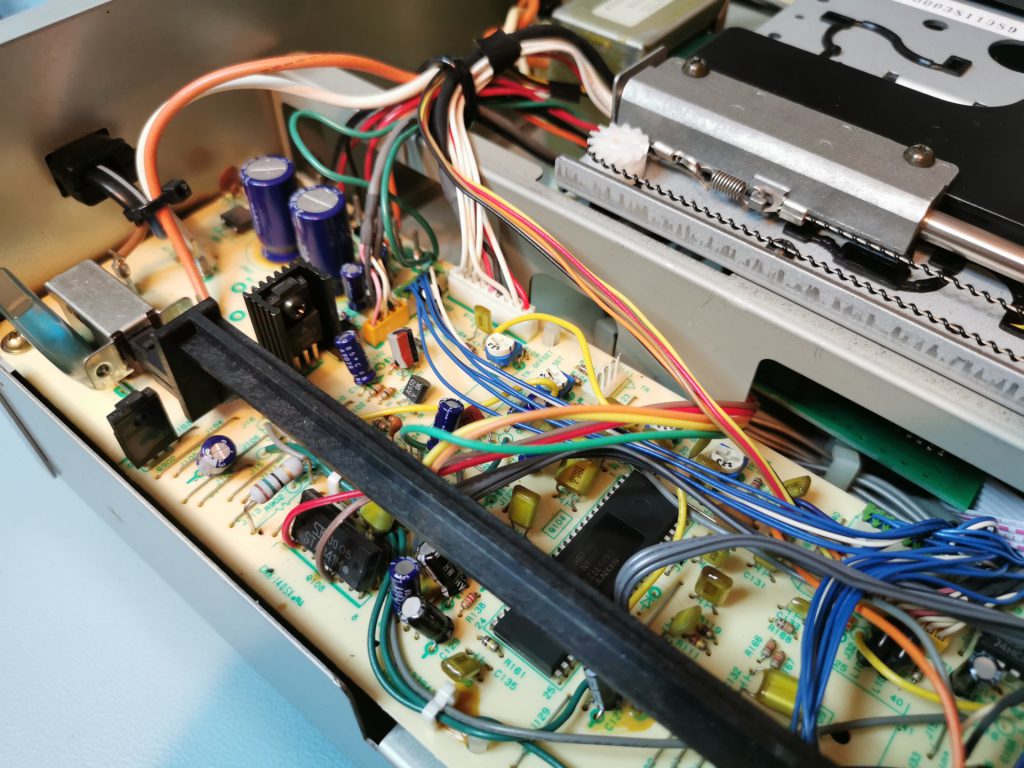

Am originalen Mainboard sind nur minimale Modifikationen nötig – so muss natürlich z.B. die Versorgungsspannung für das Conversionboard sowie einige Signale vom RF-Prozessor abgegriffen werden. Ansonsten wird das Conversion Board ganz komfortabel an den originalen Stecker am Mainboard angeschlossen

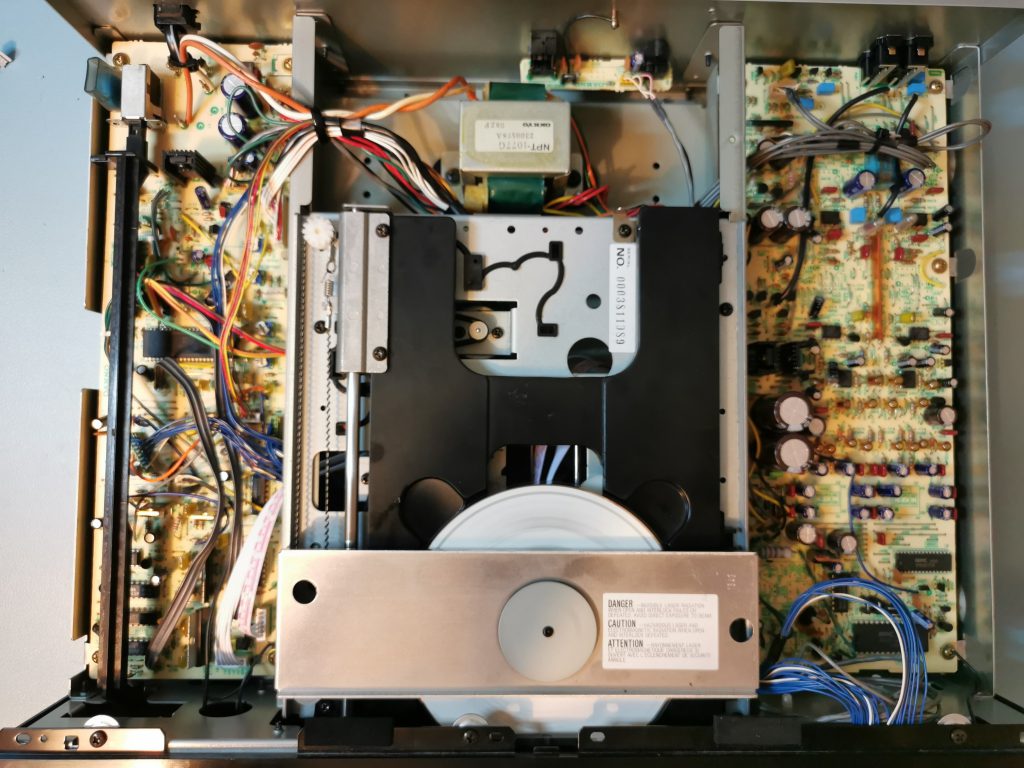

Der Aufwand lohnte sich jedenfalls – der CD-Player funktioniert wieder wie am ersten Tag. Das einlesen der CDs sowie der Trackwechsel ist wie gewohnt Pfeilschnell!

Sollte die KSS-210 irgendwann wieder ihr zeitliches segnen kann diese in Zukunft mit ein paar Handgriffen einfach ausgetauscht werden!
