Onkyo A-9070 – Das Vermächtnis

HiFi Reparatur und Service

Leider ist meine Notaufnahme momentan ziemlich ausgelastet, und ich komme kaum dazu Berichte zu schreiben.

Bei einem der eingelieferten Patienten handelt es sich um einen weiteren Onkyo A-9070 mit völliger Nulllinie.
Natürlich fällt da der Gedanke direkt auf das Problem des letzten A-9070 (siehe https://www.hifi-workshop.com/?p=1005) mit defekten Netzrelais.

Also schauen wir uns die Sache mal näher an. Bei Aufschaltung der Netzspannung erfolgt keinerlei Stromaufnahme, und auch beim Betätigen des Power-Buttons gibt es absolut keine Reaktion.

Also – Deckel Ab!

Erfolgsmotiviert messe ich die Versorgungsspannung des Netzrelais beim Betätigen des Power-Buttons, Unnnndddddd – Nichts ☹
Das wäre ja wie immer auch zu einfach gewesen!
An dieser Stelle muss man aber direkt schonmal anmerken, dass Onkyo scheinbar reagiert hat und anstatt des 9V Relais eine 12V Variante verbaut hat.

Studiert man den Schaltplan etwas genauer, stellt man fest das ein kleiner Standby-Transformator unter anderem eine Spannung an das Mainboard bereitstellt. Daraus werden auf dem Mainboard über einen kleinen Gleichrichter sowie Längsregler-IC 3,3V erzeugt, welche wiederrum den Hauptprozessor versorgen.

Die Schaltung ist tatsächlich etwas ungewöhnlich, da tatsächlich der Hauptprozessor auch bei ausgeschaltetem Gerät ständig in Betrieb ist.
Andere Schaltungen lösen das oft mit einer einfacheren „FlipFlop“ Schaltung welche einfach das Netzrelais toggled.

Wie auch immer – wir prüfen einmal ob die 3,3V für den Prozessor auch tatsächlich vorhanden sind… Um gleich etwaige Störungen oder Brumm der Spannung mit einem Wisch zu messen verwende ich direkt das Oszilloskop

3,3V Versorungsspannung für den Mikroprozessor

Sieht auf den ersten Blick eigentlich gut aus – Die 3,3V sind sauber da…
Wenn die 3,3V da sind wird anschließend das für den Prozessor wichtigste gemessen – der Takt. Lt. Schaltplan ist ein 6Mhz Quarz verbaut.

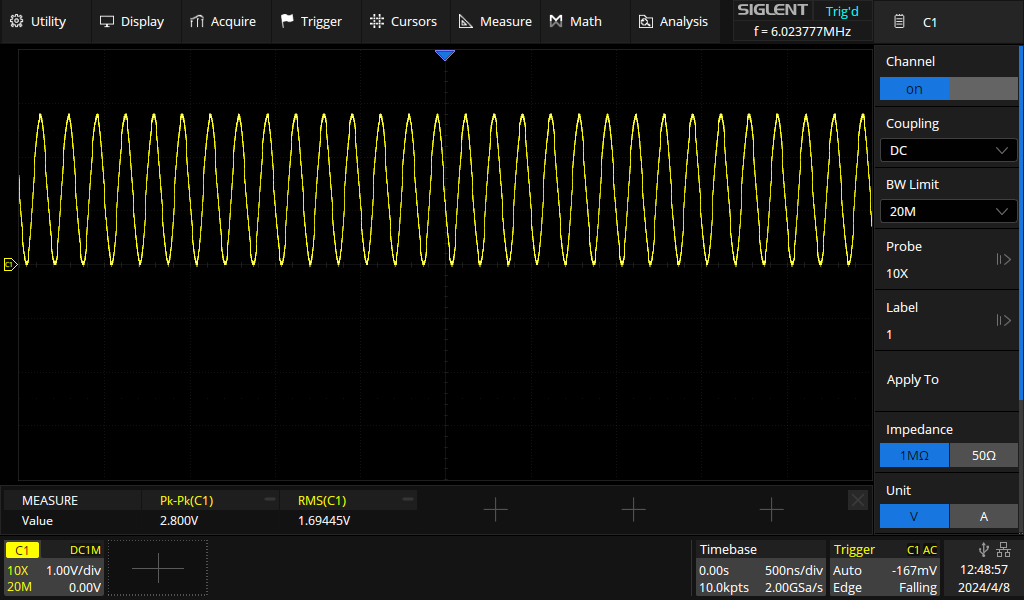

6Mhz Takt für den Mikroprozessor

… auch die 6Mhz sind (leider) einwandfrei vorhanden – Warum leider? So langsam wird’s ziemlich eng was die Fehlersuche betrifft…

Das alles entscheidende – Gibt der Prozessor sein Clock Signal aus?

Clockausgang des Mikroprozessor

Oh Nein – Bitte nicht … Das Clock-Signal (welches IMMER da ist sobald der Prozessor in Betrieb ist) wird nicht ausgegeben, obwohl alle Versorgungsspannungen sowie der Takt vorhanden ist.

Damit kommen wir auch zum „Titel“ dieses Blogeintrags – Das ganze ist in gewisser Weise natürlich ein Vermächtnis der Digitaltechnik. Ich möchte hier keinesfalls die Digitaltechnik sowie Mikroprozessoren schlecht reden – Das ist definitiv eine extrem wichtige Entwicklung, und ohne diese Technologie wäre vieles Heutzutage nicht möglich.
In diesem bestimmten Fall ist es allerdings ein großer Nachteil. Verwendet wurde nämlich ein M16C Mikroprozessor von Renesas. Heißt? Das sind keine Standard CPUs für Verstärker, sondern frei programmierbare Controller. Selbst wenn man den Prozessor nun tauschen würde, bringt das ganze nichts da erstmal eine Firmware aufgespielt werden müsste – die natürlich nicht vorhanden ist und Onkyo auch nicht rausgibt. Es bleibt also tatsächlich nur der komplette Austausch des teuren Mainboards.

In Rücksprache mit den Erziehungsberechtigten wird das Mainboard bestellt und ausgetauscht – und wie durch Zauberhand erwacht der A-9070 direkt wieder zum Leben.

Nach ein paar ersten Tests werden natürlich auch die Endstufen-Parameter geprüft.
Das DC-Offset liegt etwas daneben und wird nachjustiert.

DC-Offset Vorstufe
DC-Offset Endstufentreiber

Der Ruhestrom der Endstufentransistoren ist in Ordnung.

Endstufenblock mit modernen Toshiba TTC0001/TTA0002 BJ-Transistoren

Routinemäßig werden zur Sicherheit auch noch die Relais geprüft. Einfach herrlich wie einfach zugänglich diese sind – Da könnten sich andere Hersteller eine Scheibe abschneiden.
Ebenso werden für jeden Lautsprecher jeweils ein Panasonic Relais mit einem Doppelkontakt verwendet – Das sollte theoretisch die Lebensdauer der Relais noch weiter erhöhen.

Die Relais sind aber noch in bester Ordnung und gehen wieder retour auf die Platinen.

Anschließend darf der A-9070 noch etwas Schwitzen und seine inneren Werte unter Beweis stellen.

Es erfolgt jeweils die Messung für Frequenzgang, THD vs Leistung und THD vs Frequenz.

Frequenzgang bei 10W/4R
THD vs Frequenz
THD vs Ausgangsleistung

Alle Messergebnisse liegen sehr gut innerhalb der Spezifikationen, und das Gerät darf wieder zurück zu seinen Eltern.
